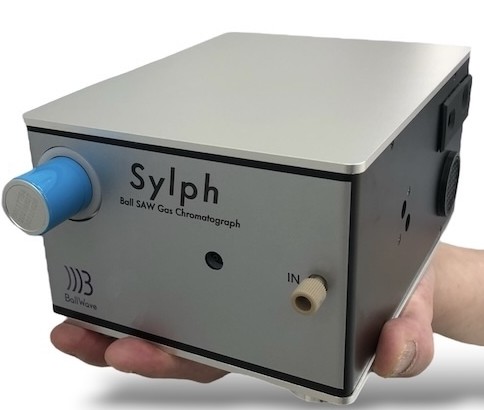

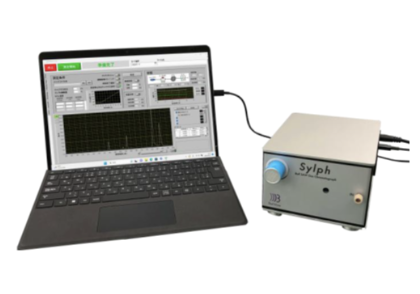

About Palm-sized Gas Chromatograph
가스 크로마토그래프는 여러 종류의 혼합 가스에 포함된 성분의 종류와 농도를 측정하기 위한 분석 장비입니다.

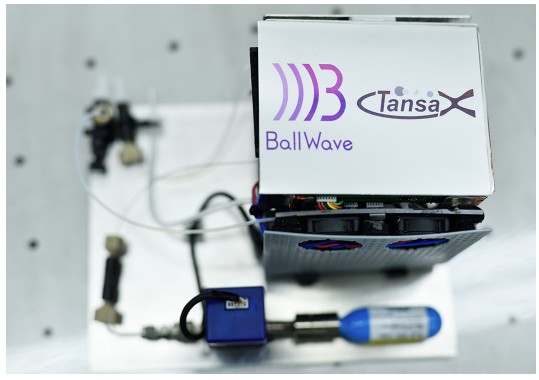

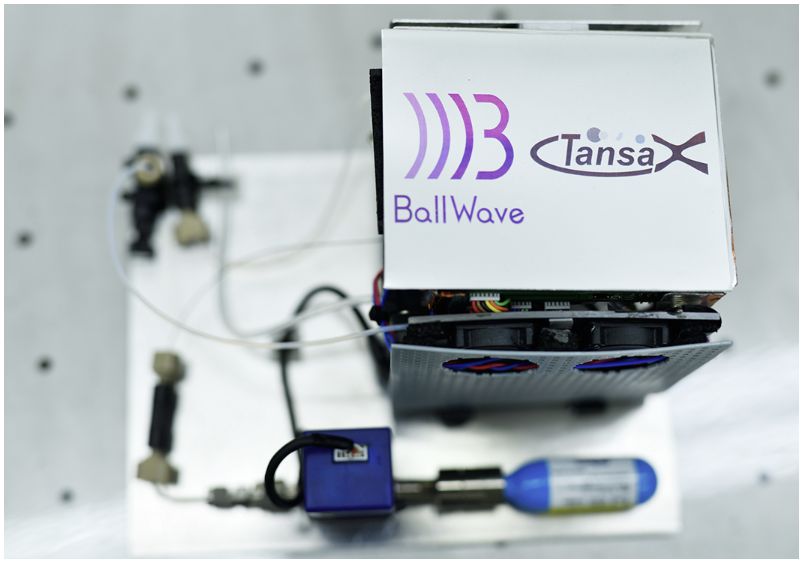

Ball Wave는 Ball SAW 센서 기술을 활용하여 우주 응용 분야를 위한 초소형 가스 크로마토그래프를 개발하였으며, 이를 바탕으로 지상 현장에서 사용할 수 있는 휴대형 A5 사이즈 가스 크로마토그래프 Sylph를 개발했습니다.
Sylph는 현장으로 직접 가져가 사용할 수 있으며, 빠르고 연속적인 가스 분석이 가능한 새로운 개념의 초소형 GC입니다.

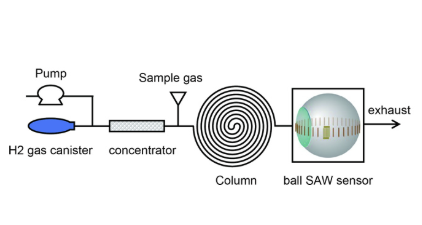

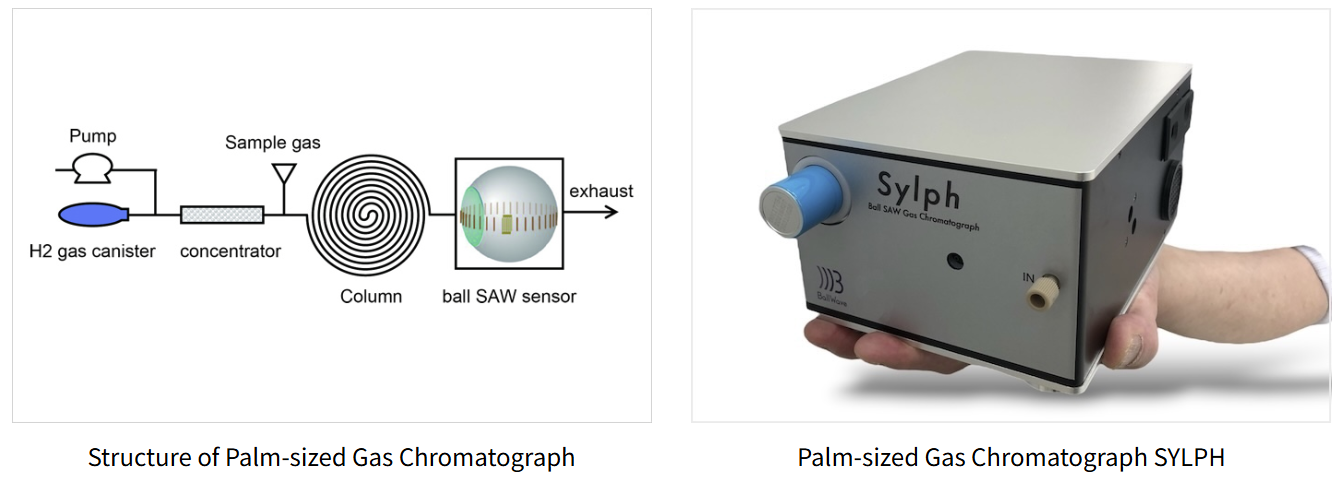

작동 원리
공기 중의 냄새 성분과 VOC를 흡입, 농축, 분리, 검출하는 과정을 하나의 장비에서 수행합니다.
시료 흡입
펌프가 공기 또는 가스 시료를 직접 흡입합니다.
농축
내장 농축관이 목표 성분을 포집해 감도를 높입니다.
가열 주입
농축관을 빠르게 가열해 성분을 컬럼으로 주입합니다.
성분 분리
컬럼에서 각 성분이 머무는 시간 차이로 분리됩니다.
검출 · 결과
Ball SAW 센서가 분리된 성분을 검출하고 데이터를 출력합니다.
Ball SAW 핵심 기술
Ball SAW 센서는 구형 수정 표면을 따라 전파되는 표면탄성파의 미세한 변화를 이용해 가스 성분을 고감도로 검출하는 Ball Wave의 핵심 센서 기술입니다.
[Demo Video] Sylph 설치부터 결과 확인까지
Sylph 측정 예시

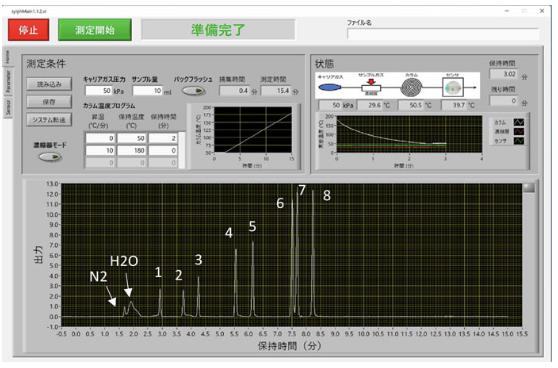

Sylph는 혼합 가스의 각 성분을 컬럼에서 분리하고, Ball SAW 센서를 통해 피크 데이터로 확인할 수 있습니다.
예시 성분
| ① n-hexane (C6) | 185 ppmv |
| ② Benzene (B) | 50 ppmv |
| ③ n-heptane (C7) | 50 ppmv |
| ④ Toluene (T) | 30 ppmv |
| ⑤ n-octane (C8) | 20 ppmv |
| ⑥ Ethylbenzene (E) | 20 ppmv |
| ⑦ m-xylene (X) | 20 ppmv |
| ⑧ n-nonane (C9) | 10 ppmv |
Specifications of Palm-sized Gas Chromatograph
| Main Body | |||
|---|---|---|---|
| Model name | SY-402 | Size | W133 × H88 × D174 mm 돌출부 제외 |
| Weight | 1.9 kg | Power Requirements | DC 24V AC adaptor 100~240VAC, 50/60Hz included |
| Power Consumption | Max. 72W | Connection | USB |
| Environment | 10℃ ~ 40℃ 결로 없을 것 |
Gas inlet | Connector: 10-32 coned |
| Gas outlet | Connector: 10-32 coned Smell-sniffing nose patch connectable (Option) |
Control PC | Surface Pro 8, Windows 11 |
| Operation | Built-in control program | Data output | CSV file format |
| Start-up time | 10분 이내 Backflush 포함 |
Shut-down time | 5분 이내 |
| Carrier Gas | |||
| Type of gas | Hydrogen | Flow rate | 1 ml / min |
| Supply method | Hydrogen storage alloy canister | Capacity | 6 L |
| Estimated time of use | 100 hours / canister | ||
| Concentrator | |||
| Adsorbent | Tenax TA 또는 Tenax TA + Carboxen 1000 선택 | Captured volume | 1 ~ 1000 ml, programmable |
| Injection temperature | Up to 240℃ | Cleaning | 시작 시 및 측정 후 자동 세정 |
| Column | |||
| Stationary layer | High polarity, Mid polarity, Low polarity 선택 | Temperature range | 40℃ ~ 200℃ |
| Heating rate | Max. 20℃ / min, programmable | Cooling rate | 200℃에서 50℃까지 5분 이내 |
| Cleaning | Backflush 기능 포함 | ||
| Detector | |||
| Detector | Ball SAW sensor | Sensing film | Polydimethylsiloxane |
| Operating frequency | 150 MHz | ||
※ 수소 캐니스터 충전을 위해 고객 측에서 수소 실린더 또는 수소 발생기를 준비해야 합니다.
※ 장기간 사용 시 캐니스터 내부 바인더 성분이 검출될 수 있으므로 약 1년 사용 후 교체를 권장합니다.
Column Types
| Type | Stationary Phase | Length | Bore | Film thickness | Applications |
|---|---|---|---|---|---|
| High polarity | Polyethylene glycol (PEG20M) | 30 m | 0.25 mm | 0.25 μm | General analysis, Ester, Perfume, Alcohol, Aromatic |
| Mid polarity | 6% Cyanopropylphenyl / 94% Polydimethylsiloxane | 30 m | 0.25 mm | 1.0 μm | VOC, Alcohol analysis |
| Low polarity | 5% Diphenyl / 95% Polydimethylsiloxane | 30 m | 0.25 mm | 0.5 μm | General analysis, Halogen compounds, Phenol |
Applications of Palm-sized Gas Chromatograph
Sylph는 에너지, 산업, 농업, 임업, 수산업, 헬스케어 등 다양한 분야에서 활용될 수 있으며, 안전하고 깨끗한 지속가능 사회 구현에 기여할 수 있는 초소형 가스 분석 장비입니다.
